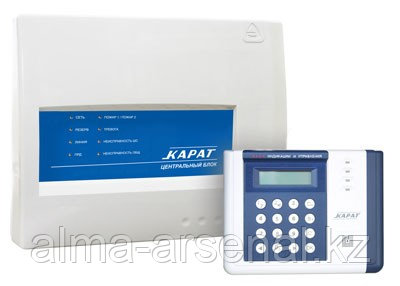

Прибор приемно-контрольный охранно-пожарный. Карат.

Прибор предназначен для автономной и централизованной охраны объектов, оборудованных электроконтактными и токопотребляющими охранными и пожарными извещателями.

Состав

• Центральный блок (ЦБ);
• Блок индикации и управления (БИУ);
• Блок расширения ШС (БШС4);
• Адресный модем (используется для обеспечения связи между ЦБ, БИУ, БШС4 по адресной двухпроводной линии).

Особенности

• Прибор может работать в составе интегрированной системы безопасности «Лавина».
• К прибору «Карат» можно подключить до двух коммуникаторов (универсальный - GSM, ГТС и/или IP-коммуникатор).
• В корпус «Карат» устанавливается аккумулятор 12 В, 7 Ач.
• Обратный канал. Обратный канал позволяет управлять прибором из АРМ Оператора: можно сделать запрос о состоянии прибора, а также перепоставить прибор или отдельный раздел на охрану.
• Программирование прибора происходит с помощью средств АРМ Администратора системы «Лавина». На основании выбранных параметров на центральном пульте создается и записывается в электронный ключ переноса данных DS1996L информация о параметрах каждого ШС, общих параметрах прибора, а также список зарегистрированных для данного прибора ключей охраны. Более удобное средство для переноса данных по сравнению с ключом DS1996L - USB программатор.

Основные данные

• Модульный принцип построения. Прибор представляет собой набор внутренних модулей и внешних блоков. Комплектация прибора варьируется в зависимости от выполняемых задач.
• ЦБ и БИУ, ЦБ и БШС4 соединяются с помощью адресной двухпроводной линии.
• БИУ предназначен для управления ЦБ и индикации его состояния.
• БШС4 предназначен для расширения информационной емкости прибора КАРАТ, сбора, анализа и передачи в ЦБ информации о состоянии охранных и пожарных извещателей. БШС4 принимает и выполняет команды от ЦБ, а также запускает местное оповещение.
• Гибкое программирование параметров прибора с помощью БИУ, программатора, электронного ключа переноса данных Touch Memory (параметры записываются в ключ с компьютера через считыватель, подключенный к COM-порту) или непосредственно при подключении к компьютеру по USB.
• Программирование БШС4 осуществляется с помощью перемычек на плате блока (задаются порядковый номер, режимы работы оповещения, дополнительные параметры). Параметры ШС блока расширения могут задаваться с БИУ.
• Авторизация доступа с помощью пароля.
• Управление разделами электронными ключами Touch Memory или бесконтактными картами Proximity.
• Функции «Тихая тревога» и «Автовозврат» для охранных шлейфов.
• Контроль прибытия наряда.
• Встроенные часы реального времени.
• Ведение журнала событий.
• Размер журнала 32 000 событий.

Центральный блок (ЦБ)

• 24 шлейфа сигнализации с функциями охранных или пожарных. Расширение до 250 при использовании блоков расширения БШС4.
• Встроенный адресный модем для связи с БИУ и блоками расширения.
• Объединение шлейфов в логические разделы.
• Раздельная или групповая постановка на охрану (снятие с охраны) ШС электронными ключами Touch Memory или бесконтактными картами Proximity.
• Светодиодная индикация основных режимов работы.
• Автоматический контроль линии оповещения.
• 4 выходных оптореле.
• Встроенный блок резервного питания.
• Защита от глубокого разряда аккумулятора.
• Работа с токопотребляющими извещателями с напряжением 10-25 В.
• Выход 12 В для питания извещателей, защищенный от короткого замыкания.
• Применение супрессоров на входе каждого ШС (защита от перенапряжения).
• По каналам городской телефонной сети, сотовых операторов GSM и по IP-каналу на ПЦН интегрированной системы безопасности «Лавина» передаются следующие виды извещений:
  • «Взят на охрану» - ШС прибора поставлен на охрану (с указанием номера электронного ключа).
  • «Снят с охраны» - ШС прибора снят с охраны (с указанием номера электронного ключа).
  • «Тревога» - в охранном ШС прибора сработал извещатель.
  • «Неисправность ШП» - неисправен пожарный шлейф сигнализации.
  • «220 В Норма» - восстановление напряжения сети питания 220 В.
  • «Нет 220 В» - напряжение сети питания 220 В отсутствует.
  • «АБ Норма» - восстановление аккумулятора.
  • «Корпус открыт» - открыт корпус прибора.
  • «Прибор работает» - передается через программируемый интервал времени (от 12 мин до 24 ч).
  • «Корпус закрыт» - выдается при старте прибора, а также после того, как корпус был открыт, а потом закрыт.
  • «Успешное программирование» - после успешного программирования и установки перемычки J1.
  • «Внимание», «Пожар» - в пожарном ШС прибора сработали один или два пожарных извещателя (в зависимости от настроек прибора) соответственно.
  • «Неисправность» - прибор неисправен.
  • «Восст. неиспр.» - неисправность устранена.
  • «Работа под принуждением» - предъявлен ключ с признаком «работа под принуждением».
  • «Программирование др. ключом» - для программирования прибора предъявлен ключ, код которого отличается от кода, записанного в АРМ Администратора.
  • «Постановка бл. ключом» - была произведена постановка ШС на охрану заблокированным ключом.
  • «Снятие бл. ключом» - было произведено снятие ШС с охраны заблокированным ключом.
  • «Неуспешное программирование» - неудачная попытка программирования.
  • «Постановка вне окна времени» - произведена постановка ШС на охрану с нарушением временного расписания.
  • «Снятие вне окна времени» - произведено снятие ШС с охраны с нарушением временного расписания.
  • «Режим программирования» - переход прибора в режим программирования.
  • «Контроль наряда» - предъявлен ключ с признаком «контроль наряда».
  • «Перепостановка» - ШС прибора перепоставлены на охрану.

Блок индикации и управления (БИУ)

• БИУ обеспечивает управление и программирование ЦБ и БШС4, просмотр журнала событий, отображение и индикацию текущего состояния прибора.
• Ввод команд управления осуществляется с клавиатуры.
• Авторизация доступа с помощью пароля.
• Программируемые уровни доступа.
• Многоуровневое меню
• «Горячие» клавиши: «авторизация», «отключение сирены», «просмотр тревожных и неисправных ШС».
• Двухстрочный 16-разрядный ЖКИ с подсветкой.
• Встроенный звуковой сигнализатор.
• Светодиодные индикаторы «Питание», «Пожар», «Тревога», «Неисправность».
• Встроенный адресный модем для связи с ЦБ.

Блок расширения (БШС4)

• БШС4 предназначен для расширения информационной емкости прибора КАРАТ, сбора, анализа и передачи в ЦБ информации о состоянии охранных и пожарных извещателей, а также линий оповещения. Кроме того, БШС4 осуществляет прием и выполнение команд от ЦБ, а также запуск местного оповещения.
• К прибору КАРАТ можно подключить до 57-ми блоков расширения.
• К БШС4 можно подключить до 4-х шлейфов сигнализации.
• Произвольная топология соединения блоков.
• Возможность подключения внешних оповещателей.
• Световая индикация состояния блока и шлейфов.
• Два исполнительных реле (по одному на каждую пару шлейфов сигнализации).
• Блоки расширения могут управляться как электронными ключами Touch Memory, так и бесконтактными картами Proximity (стандарт EM-Marine).
• Для контроля постановки на охрану (снятия с охраны) существует возможность подключения выносного светодиода.
• Встроенный адресный модем для связи с ЦБ и другими блоками расширения.
• Защищенный канал связи между ЦБ и БШС4.

Технические характеристики





ЦЕНТРАЛЬНЫЙ БЛОК
Информационная ёмкость (кол-во шлейфов)	24
Информативность (кол-во видов извещений)	12
Емкость памяти кодов ключей Touch Memory	250 шт.
Емкость журнала событий	32 000
Напряжение на входе ШС при номинальном сопротивлении шлейфа	19 ± 2 В
Суммарная токовая нагрузка в шлейфе в дежурном режиме, не более	1,5 мА
Параметры выходов ПЦН («сухой контакт»): напряжение/ток, до	72 В/50 мА
Ток потребления по выходу «12В» для питания извещателей, не более	150 мА
Ток потребления по выходу «Лампа» для питания световых оповещателей, не более	200 мА
Ток потребления по выходу «Сирена» для питания звуковых оповещателей, не более	500 мА
Ток потребления по выходу «Оповещение», не более	200 мА
Регистрируются нарушения пож./охр. шлейфа длительностью, более	350 мс
Не регистрируются нарушения пож./охр. шлейфа длительностью, менее	250 мс
Диапазон рабочих температур	-30...+50 °С
Относительная влажность воздуха при +40°С, не более	93 %
Напряжение питания сети (переменный ток 50 Гц)	187...242 В
Напряжение питания от аккумулятора	11,8...14,0 В
Мощность, потребляемая от сети, не более	20 ВА
Номинальная емкость встроенного резервного аккумулятора	12 Ач
Ток потребления прибора (ЦБ и БИУ) от аккумулятора в дежурном режиме (при отсутствии внешних потребителей), не более	285 мА
Ток потребления от аккумулятора в режиме тревоги, не более	300 мА
Ток потребления прибора с подключенными коммуникаторами, не более	400 мА
Параметры выходных оптореле	100 мА, 350 В
Масса без аккумулятора, не более	3,2 кг
Габаритные размеры	325х260х90 мм
Средняя наработка на отказ прибора в режиме охраны или режиме снятия с охраны, не менее	40 000 ч
Срок службы, не менее	10 лет
БЛОК ИНДИКАЦИИ И УПРАВЛЕНИЯ
Напряжение питания от ЦБ	10...14 В
Расстояние между ЦБ и БИУ (питание от ЦБ/питание от отдельного РИП), не более	200 м/1000 м
Диапазон рабочих температур	-10...+50 °С
Относительная влажность воздуха при +40°С, не более	93 %
Масса, не более	0,3 кг
Габаритные размеры	190x146x44 мм
Срок службы, не менее	10 лет
БЛОК РАСШИРЕНИЯ ШЛЕЙФОВ
Информационная ёмкость (кол-во шлейфов)	4
Суммарная токовая нагрузка в шлейфе в дежурном режиме, не более	1.5 мА
Диапазон питающего напряжения	11..14 В
Ток потребления (при выкл. реле) в дежурном режиме, не более	100 мА
Ток потребления (при вкл. 1 реле/2 реле) в дежурном режиме, не более	135/170 мА
Количество исполнительных реле	2
Напряжение на контактах реле, не более	=36В/~220В
Ток, коммутируемый реле, не более	1 А
Количество выходов типа «открытый коллектор»	2
Ток выхода «ЛАМП», не более	0,4 А
Ток выхода «ОПВ», не более	0,2 А
Общая длина линии связи между ЦБ и всеми БШС4, не более	1000 м
Диапазон рабочих температур	-30...+50 °С
Масса, не более	0,15 кг
Габаритные размеры	110x105x40 мм
Срок службы, не менее	10 лет
